Launch S2-2-sensorboksen

Detaljeret beskrivelse af produktet

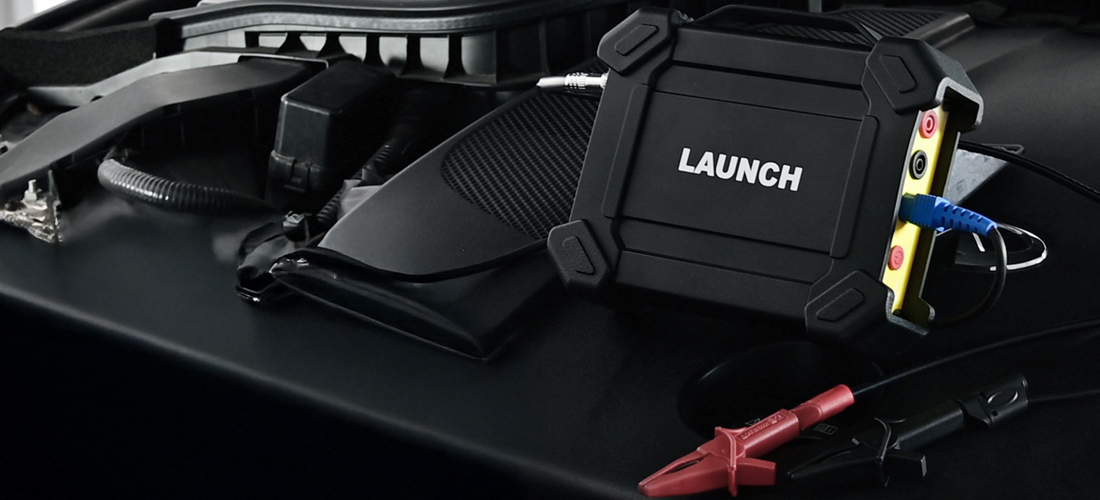

Launch S2-2 Sensor Box er et modul, der er specielt udviklet til diagnosticering, test og simulering af de fleste sensorfejl i køretøjer. Med hjælp fra dette modul kan brugerne nemt og hurtigt diagnosticere og simulere sensoren for hurtig fejlfinding på styreenheden. Enheden understøtter også multimeterfunktioner. Gennem denne funktion kan brugerne teste spænding, modstand og kapacitans. Modulet kan ikke bruges alene, det skal bruges sammen med Launch-diagnosticeringsværktøjer, der er kompatible med dette modul, såsom CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5 og PAD VII.

Hovedfunktioner

• Kontroller, om ECU'en selv fungerer eller ej
• Understøtter manuel indtastning af fremskridtsdata.
• Simuler sensorernes driftsstatus uden at udskifte dele
• Simuler visse specielle driftsbetingelser for sensorerne uden at udskifte dele
• Kan bruges som multimeter til måling af modstand, AC/DC-spænding, kapacitans, frekvens og pulssignaler m.m.
• Et enkelt klik for at åbne det intuitive menuvalg med sensor, aktuator, defineret/tegnet bølgeform, tidsbølgeform, multimeter og systemindstillinger
• Frekvensmåling

Sensor

Instrumentet er udstyret med en "Sensor"-funktion, der er designet til måling og tidsmåling. Den bruges til at simulere indgangssignalerne fra bilens elektroniske styresystem, og bilens computer justerer motorens driftstilstand i henhold til disse parametre.

Action Link

Den bruges til at simulere udgangsstyringssignalet fra bilens elektroniske styresystem for at vurdere driftsforholdene for bilens aktuatorer.

Multimeter

Gennem denne funktion kan brugerne teste spænding, modstand og kapacitans.

Parametre

• Bølgeform: Der er 9 bølgeformer at vælge imellem: fremadgående sinusbølge, bagudgående sinusbølge, fremadgående firkantbølge, bagudgående firkantbølge, mellemspænding, lige linje, lige linje med høj/lav spænding, trekantbølge og trapezformet bølge.
• Frekvens: Indstil frekvensen for den valgte bølgeform.
• Amplitude: Indstil amplituden for den valgte bølgeform.
• Offset: Indstil offset for den valgte bølgeform.
• Fase: Indstil fasen for den valgte bølgeform.
• Duty cycle: Indstil duty cycle for den valgte bølgeform.
• Signalsynkronisering: Kan få CH1 og CH2 til at sende signaler samtidigt.

Manuel gengivelse

• Samlet antal rammer: 1-3 (valgfrit). Angiver det samlede antal udgangspunkter
• Generelt består en enkelt bølgeform af 100 punkter. Værdierne 1-3 angiver, at du kan vælge 100, 200 eller 300 punkter til at oprette en bølgeform.
• Rediger ramme: bruges til at redigere rammen: Du kan redigere én ramme eller redigere dem alle
• Bølgeform: Du kan vælge en forudindstillet bølgeform og placere den i området til manuel tegning.
• Frekvens: Hvis du vil vise bølgelængden, kan du bruge frekvensen for et enkelt billede (ved en udgang på 3 billeder indstilles den samlede frekvens til frekvens/3).
• Amplitude: Amplituden af udgangsbølgeformen
• Forskydning: Forskydning af udgangsbølgeformen
• Tidsbølgeform: Denne funktion bruges til at justere motorens timingbølgeform (krumtapaksel + knastaksel).

Tekniske parametre

Sensormodul

• Antal kanaler: 2
• Nøjagtighed: 1
• Amplitudebånd: 1: 0 - 20 V
• Maksimal udgangsstrøm: 20 mA
• Foruddefineret frekvensområde: 0 - 20 kHz
• Frekvens for firkantbølgesignal: 0 - 15 kHz
• Duty cycle for firkantbølgesignal: 0 - 100 %
• Strøm: Sensor-simulatorudgang/maks. strøm 20 mA (udgangen er batteridrevet) – magnetventildrev, tændspoler/udgangsstrøm 2 A (ekstern strømforsyning)
• USB: USB 2.0 type B (med opladnings- og strømforsyningsfunktion/5 V)
• Understøtter simulering af jævnspænding
• Understøtter simulering af fast frekvens
• Understøtter simulering af foruddefinerede bølgeformer
• Understøtter simulering af håndtegnede bølgeformer
• Signalgenerator-grænseflade: 2
• Port til ekstern strømforsyning: 1
• Solenoide-grænseflade: 1
• Multimeter-grænseflade: 2
• Driftstemperatur: 1: 0 °C – 50 °C
• Opbevaringstemperatur: -30 °C – 70 °C

Multimeter

• Jævnspænding: 0 V - 700 V
• Vekselspænding: 0 V - 700 V
• Modstand: 0 Ω - 40 MΩ
• Kapacitans: 0 F - 100 µF (maksimal måletid 30 s)
• Diode: 0 V - 1,5 V
• Kontinuitetsdetektering: Afgiver lyd ved modstand under 30 Ω

Indhold i pakken

• Launch S2-2
• 2x HT30 målekabler
• 7-polet interface-adapterkabel
• kabel med batteripoler
• USB-kabel
• 3x 6-vejs splitterkabel
• 2x multimeter-testpen (sort + rød)
• sæt med krogprober
• strømadapter
