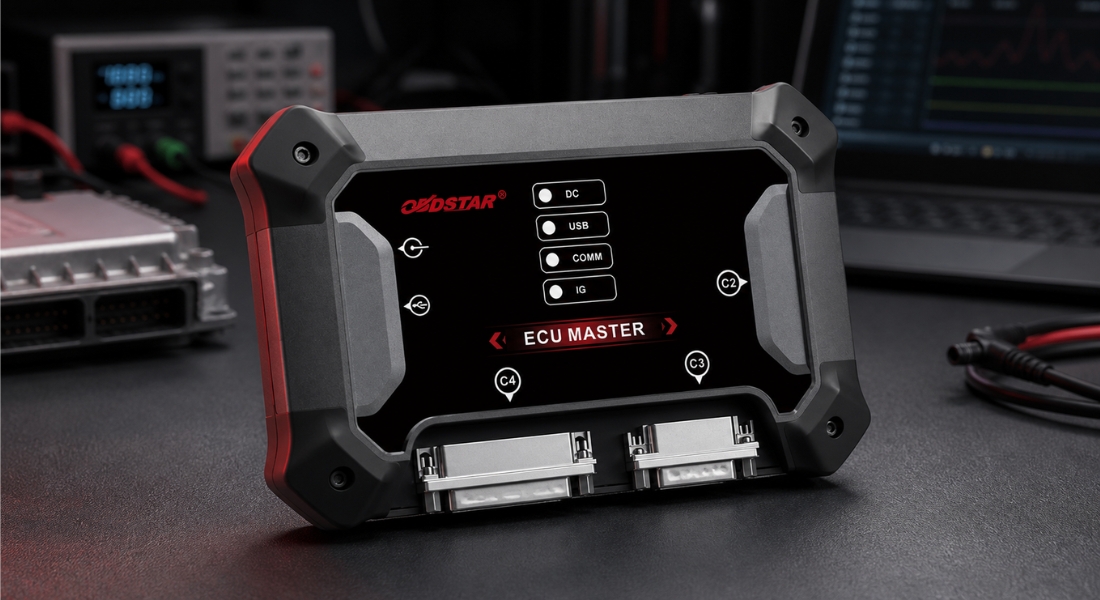

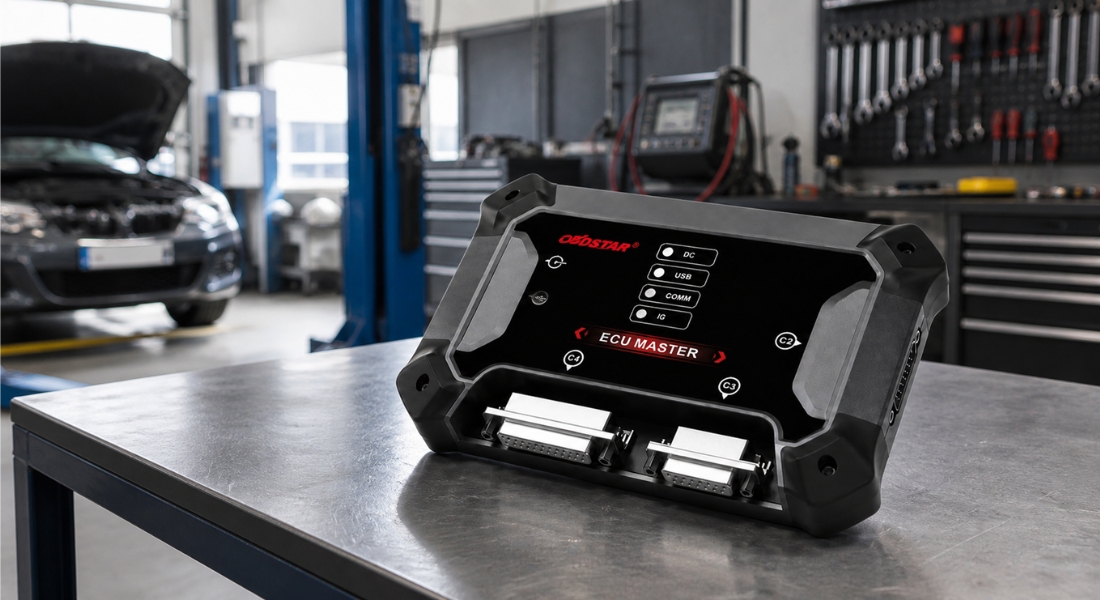

OBDStar Ecu Master

Detaljeret beskrivelse af produktet

OBDSTAR ECU MASTER er en professionel programmeringsenhed, der er beregnet til arbejde med styreenheder i personbiler og elbiler. Afhængigt af den valgte variant muliggør den læsning, skrivning, sikkerhedskopiering og kloning af data fra styreenheder eller gendannelse af understøttede SRS- og airbagmoduler efter en ulykke. Enheden understøtter de vigtigste kommunikationsmetoder, der anvendes ved programmering af bil-enheder, herunder OBD-, BENCH-, BOOT-, JTAG- og BDM-tilstande. Softwaren er beregnet til computere med operativsystemet Windows 10 eller nyere. ECU MASTER-softwaren indeholder advarsler om forkert fremgangsmåde, som hjælper med at mindske risikoen for fejl ved tilslutning og programmering af enheden. Til understøttede ECU'er og airbagmoduler findes der valgfrie specialkabler, der muliggør direkte tilslutning uden manuel sammenkobling af de enkelte ben. Enheden tilsluttes computeren via et USB-kabel. De enkelte handlinger udføres derefter via det overskuelige program OBDSTAR ECU MASTER.

Enhedens specifikke funktioner afhænger af den variant, der vælges ved bestillingen. De understøttede enheder kan variere afhængigt af mærke, model, produktionsår, enhedens betegnelse og den aktuelle softwareversion.

Tilgængelige varianter

OBDSTAR ECU MASTER tilbydes i to separate softwarevarianter. Vælg inden bestillingen den udgave, der passer til den ønskede anvendelse:

• Variant A – Passenger Car ECU: programmering og kloning af styreenheder til personbiler og elbiler
• Variant D – Crash Reset: nulstilling af understøttede SRS- og airbag-enheder efter en ulykke

Hver variant indeholder et forskelligt softwarepakke. Enhedens tilgængelige funktioner svarer derfor til den variant, der er valgt ved bestillingen.

Variant A

Variant A – Passenger Car ECU er beregnet til programmering af styreenheder til personbiler og udvalgte elbiler. Den understøtter arbejde med motorstyringsenheder (ECM), gearkasseenheder (TCM), karrosserienheder (BCM) og, på kompatible elbiler, også batteri- og styreenheder (BMS og VCU).

Hovedfunktioner i variant A

• læsning og skrivning af data fra styreenheder
• kloning af ECU, TCM og BCM
• læsning og skrivning af Flash- og EEPROM-hukommelser
• sikkerhedskopiering og overførsel af data mellem den originale og den udskiftede enhed
• automatisk CheckSum-korrektion
• læsning og skrivning af VIN
• Virgin Reset af understøttede enheder
• personalisering og dataoverførsel
• konvertering og dekryptering af immobiliserdata
• IMMO OFF / ON
• læsning og skrivning af styreenhedskort
• låse op og låse understøttede ECU'er
• kalibrering af udvalgte parametre
• kalibrering af kilometertæller og driftstid for understøttede systemer

Understøttede styreenheder til personbiler

Variant A understøtter læsning og skrivning af tusindvis af enheder, der anvendes i personbiler. Afhængigt af den specifikke ECU-type er der funktioner til kloning, arbejde med VIN, Virgin Reset, dataoverførsel, korrektion af kontrolsum, behandling af immobiliserdata eller kalibrering af udvalgte parametre.

Blandt de understøttede applikationer er for eksempel udvalgte gearkasseenheder Mercedes-Benz FBS3 og FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai og Kia, motorenhederne Ford MG1/MD1, systemer fra Volkswagen-koncernen samt enheder fra producenterne Bosch, Continental, Delphi, Denso, Siemens og Magneti Marelli.

Understøttelse af elbiler

Variant A omfatter også udvalgte enheder BMS og VCU, der anvendes i elbiler. Afhængigt af det konkrete system kan enheden understøtte læsning og skrivning af data, kloning eller dataoverførsel mellem den originale og den udskiftede enhed.

Blandt de understøttede applikationer er udvalgte systemer, der f.eks. anvendes i biler fra mærkerne Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC og BYD.

Variant D

Variant D – Crash Reset er beregnet til specialister, der beskæftiger sig med reparationer af SRS- og airbag-enheder. For de understøttede moduler gør den det muligt at indlæse de nødvendige data, slette gemte ulykkesregistreringer og nulstille enheden efter aktivering af sikkerhedssystemet.

Hovedfunktioner i variant D

• udlæsning af data fra SRS- og airbag-enheder
• nulstilling af ulykkesdata efter en ulykke
• indskrivning af korrigerede data tilbage i den understøttede enhed
• gendannelse af udvalgte airbagmoduler
• arbejde via de understøttede tilstande BENCH, BOOT, JTAG eller BDM
• automatiske arbejdsgange for understøttede enheder
• oplysninger, der er nødvendige for korrekt tilslutning af enheden
• advarsler om forkert arbejdsgang

Tilgængeligheden af Crash Reset-funktionen afhænger af den specifikke producent, airbag-enhedens betegnelse, den anvendte processor og den aktuelle softwareversion. Før reparationen påbegyndes, anbefaler vi at kontrollere det pågældende modul på den aktuelle liste over understøttede enheder.

Understøttede tilslutningsmetoder

• OBD – kommunikation og programmering via bilens diagnostiske stik
• BENCH – arbejde med en afmonteret enhed uden behov for at åbne den
• BOOT – direkte læsning og skrivning af enheden i servicetilstand
• JTAG / BDM – arbejde med udvalgte processorer og hukommelser via direkte tilslutning

Understøttede kommunikationsprotokoller

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• andre protokoller afhængigt af styreenhedens type

Softwareopdateringer

Når du registrerer og aktiverer enheden, får du gratis opdateringer i 1 år. Efter udløbet af denne periode er et yderligere abonnement ikke obligatorisk. Ifølge producenten kan allerede downloadede softwarefunktioner fortsat bruges, men uden fornyelse af abonnementet er det ikke muligt at downloade nye opdateringer og udvidelser af dækningen.

Tekniske specifikationer

• Operativsystem: Windows 10 og nyere
• Driftstemperatur: -10 °C til 55 °C
• Opbevaringstemperatur: -20 °C til 70 °C
• Dimensioner: 176 × 115 × 31 mm

Indhold i pakken

• OBDStar Ecu Master
• softwarelicens
• strømadapter
• hovedkabel
• USB-kabel
• BENCH-kabel
• sæt af jumper-kabler
• 3-i-1 Jumper-forlængerkabel
• multifunktionelt kort til læsning og skrivning af data C4-01
• C4-10-adapter
• W004-kabel
• W005-kabel
• W006-kabel
• brugervejledning
