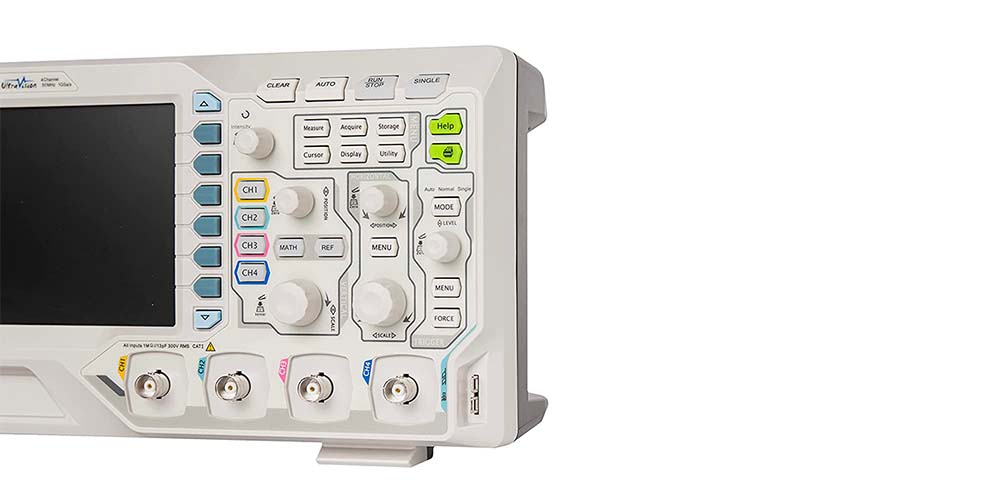

Rigol DS1054Z 4-kanals oscilloskop
Kode: 1218Detaljeret beskrivelse af produktet
Rigol DS1054Z er et 4-kanals oscilloskop med en samplingshastighed på 1 GS/s og en hukommelse på 12 millioner punkter. Med en opdateringshastighed på 30.000 wfm/s er det muligt hurtigt at analysere signalet og finde eventuelle problemer i signalet. Modellens gennemstrømning divideres med antallet af aktive kanaler: 250 MS/s (4 aktive kanaler), 500 MS/s (2 aktive kanaler), 1GS/s (1 aktiv kanal). Enhedens hukommelse er 24 Mpts fordelt på fire kanaler. Enheden er udstyret med et USB-interface til dataoverførsel til PC eller hukommelseskort.
Ultra Vision-teknologi
Ultra Vision viser et overlappende signalområde afhængigt af intensiteten og tilbyder en hukommelsesdybde på op til 24 Mpts for detaljeret gengivelse af signaler.
Specifikationer
| Hukommelse | 24 Mpts (fordelt på antallet af kanaler). |
| Samplingshastighed | 250 MS/s (4 aktive kanaler), 500 MS/s (2 aktive kanaler) 1 GS/s (1 aktiv kanal) |
| Visning | 7" TFT, 800x480 pixels, 160.000 farver |
| Indgangsimpedans | 1 MΩ |
| Antal kanaler | 4 |
| Horisontal skala (indgang) | 5 ns/div - 50 s/div |
| Lodret følsomhed (indgang) | 1 mV/div - 10 V/div |
| A/D-konverter | Opløsning 8 bit |
| Maksimal spænding | CAT I 300 Vrms, CAT II 100 Vrms, transient overspænding 100 Vpk |
| Opstarts tid | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Probeunderstøttelse | 0,1x – 1000x |
| Målt støjværdi | 1 mVpp (ved 100 ms, 1 mV/div, optagelseslængde: 3 Mpts) |
| Tilslutning | USB 2.0 Type A, USB 2.0 Type B, LAN |
| Vægt (uden kasse) | 3,2 kg |
| Mål | 313 x 161 x 122 mm |
Indhold i pakken
- Siglent Rigol DS1054Z-oscilloskop
- 4 passive prober 1x/10x (150 MHz, type RP2200)
- USB-kabel
- strømkabel
- brugervejledning
Yderligere parametre
| Kategori: | Oscilloskoper |
|---|---|
| EAN: | 4016139006819 |
